Hvorfor dit solcellepanels sikkerhed afhænger af at vælge den rigtige fotovoltaiske DC-sikring

2025-11-18 0 Efterlad mig en besked

Uanset hvilket solcelleanlæg du går ind i, hvilket kommercielt inverterskab du åbner, eller hvilket solcelleanlæg på taget du inspicerer, vil du finde en ofte overset, men afgørende komponent:Fotovoltaisk DC sikring. En upassendeFotovoltaisk DC sikringkan ikke blot bringe sikkerheden i fare, men også forårsage betydelige økonomiske tab. Hvad gør denne lille enhed så uundværlig? Hvorfor vælger eksperter konsekventZhenghaosikringer? Lad os afsløre dens mysterier sammen.

Unikke udfordringer

I modsætning til den vekselstrøm (AC), du bruger i dit hjem, genererer solpaneler jævnstrøm (DC). Denne DC har unikke og potentielt farlige egenskaber:

1. Kontinuerlig spænding og høj strøm: Især under stærkt sollys arbejder DC-kredsløb ved tæt på deres maksimale spænding. I modsætning til AC forsvinder en kortslutning ikke ved det næste nulpunkt; den resulterende lysbue kan vare meget længere og generere temperaturer, der er tilstrækkelige til at smelte metal og forårsage brand.

2. Lav kildeimpedans: Solpaneler har meget lav intern modstand. Når der opstår en kortslutning, genereres en enorm bølgestrøm næsten øjeblikkeligt. Uden hurtigreaktionsbeskyttelse kan kabler og stik brænde ud med det samme.

3. Komplekse arrays: Serieforbundne solpaneler genererer høje spændinger (typisk 600V, 1000V eller 1500V DC). Beskyttelse af hvert panel eller array kræver koordinerede, pålidelige og højspændingssikringer i kombinationsboksen.

Det er netop derfor, at standard AC-sikringer ikke sikkert kan beskytte DC-solkredsløb; de mangler det specielle design, der kræves for effektivt at slukke kontinuerlige højspændings-DC-buer. KunFotovoltaiske DC sikringerdesignet specielt til fotovoltaisk elproduktion har det tekniske design og den strenge test, der kræves for at udføre denne opgave.

Formål med en fotovoltaisk jævnstrømssikring

Kerneformålet medfotovoltaiske DC sikringerer enkelt: at isolere fejl, før katastrofen rammer. Specifikt beskytter de mod to nøglerisici:

1. Kortslutning: Kortslutninger forårsaget af ledningsskade, forbindelsessvigt, fugtindtrængning, gnaverskade, komponentfejl eller forkert installation skaber en bane med lav modstand, hvilket fører til en stor, ukontrolleret strømstød. Fotovoltaiske DC-sikringer registrerer straks denne overbelastning og smelter deres interne komponenter, afbryder kredsløbet sikkert og forhindrer skader opstrøms (paneler, invertere) og nedstrøms (smeltede ledninger, brande).

2. Omvendt strøm: Når en streng i et stort parallelsystem svigter, kan der opstå omvendt strøm. Det defekte panel fungerer som en strømabsorber, hvilket får det normale kredsløb til at skubbe strøm bagud gennem det defekte panel. Denne omvendte strøm kan forårsage overophedning og permanent skade på det berørte panel. Strategisk installation af fotovoltaiske DC-sikringer fungerer som en envejsventil, der blokerer denne omvendte strøm og forhindrer skade.

Fotovoltaisk jævnstrømssikring er afgørende beskyttelsesanordninger i solcellesystemer:

Kritiske placeringspunkter for fotovoltaiske jævnstrømssikringer	Beskytter mod	Konsekvens uden beskyttelse
Combiner Box-indgange	Overstrøm i individuelle panelstrenge, der føres ind i kombinereren.	Fejl i en streng trækker destruktiv strøm fra alle parallelle strenge, potentielt stegekabler, terminaler, hele boksen.
Output af seriestrenge	Omvendt strøm flyder tilbage til en defekt streng (som beskrevet ovenfor).	Overophedning og permanent skade på panelerne i den fejlbehæftede streng. Betydeligt strømtab.
Mellem strengkombinere og centrale invertere	Større kortslutninger, der opstår langs større fødekabler eller før inverterens DC-indgang.	Katastrofal risiko for lysbuebrand langs ubeskyttede hovedstrømledninger; overvældende inverterens DC-beskyttelse.
Indvendige DC-DC konvertere/optimeringsværktøjer	Interne fejl i strømkonverteringsenheden.	Skaden spredes ud over konverteren, hvilket potentielt påvirker andre komponenter eller kredsløb. Brandrisiko.
Batteristrenge i DC-koblede systemer	Kortslutninger i batteribanker med høj kapacitet og høj energi.	Ukontrolleret udledning fører til mulig termisk flugt, brand, eksplosion.

1. Mit AC-system bruger standardsikringer, hvorfor kan jeg ikke bruge disse sikringer til at beskytte mine solpaneler direkte?

Absolut ikke. Standard AC-sikringer testes kun for AC-kredsløb. Fysikken ved at slukke jævnstrømsbuer (især under de høje spændinger, der er almindelige i solsystemer) er meget mere kompleks. Vekselstrømsbuer slukker af sig selv ved spændingens nulpunkt, 100 til 120 gange i sekundet. DC-buer har dog ikke dette slukningspunkt; de fortsætter med at brænde voldsomt, hvilket fører til overophedning, eksplosioner og endda brande. Fotovoltaiske DC-sikringer er certificerede og specielt designet med unikke bueslukkende kamre og materialer til sikkert at afbryde kontinuerlige højspændings-DC-buer inden for millisekunder.

2. Hvordan ved jeg, hvilken strømstyrke jeg skal vælge til min fotovoltaiske jævnstrømssikring?

Sikringsspecifikationen skal bestemmes baseret på den specifikke kredsløbsstrøm, den beskytter. Dette kræver beregninger: Bestem strengen/panelets kortslutningsstrøm (Isc): Under Standard Test Conditions (STC), find den maksimale Isc rating for panelet eller strengen.

Anvendelse af en sikkerhedsmargen: Bedste praksis anbefaler at indstille sikringsklassificeringer til 125 % til 150 % af Isc (afbrydelig strømfordeling). (Hvis f.eks. strengens Isc er 10A, skal sikringen være 12A eller 15A). Dette giver en margen for variationer i normal driftsstrøm, samtidig med at det sikres, at den kan modstå fejlstrømme, der langt overstiger normal driftsstrøm. Se altid installationsmanualen, nationale elektriske koder (NEC, IEC) og specifikationer for downstream-udstyr (kombinationsbokse, invertere) - disse specificerer typisk de nødvendige sikringsklassificeringer. Undervurderede sikringer kan føre til falske slag, mens overvurderede sikringer er farlige og overtræder specifikationerne.

3. Min sikring gik. Hvad er de almindelige årsager?

En sprunget sikring indikerer, at den har fuldført sin kritiske funktion. Almindelige årsager omfatter: Kortslutningsfejl: beskadiget kabelisolering, løse konnektorer, der forårsager buedannelse, terminalisolationsfejl, fysisk skade på ledninger eller udstyr og intern komponentfejl.

Alvorlig overbelastning: Strømmen overstiger konsekvent og væsentligt sikringens nominelle strøm (dette er mindre almindeligt end en kortslutning, men kan forekomme, hvis ledningerne eller komponenten er stærkt underdimensionerede; kredsløbsbeskyttelsesenheden bør dog udløse først).

Forkert udblæsning: Selvom ukorrekt udblæsning af højkvalitetssikringer er sjældent, kan det forekomme, hvis sikringsspecifikationerne er lidt ude, ydeevnen er forringet på grund af ældning/ekstremt miljø, dårlige forbindelser forårsager overophedning af sikringsholderens terminaler, eller der er fabrikationsfejl.

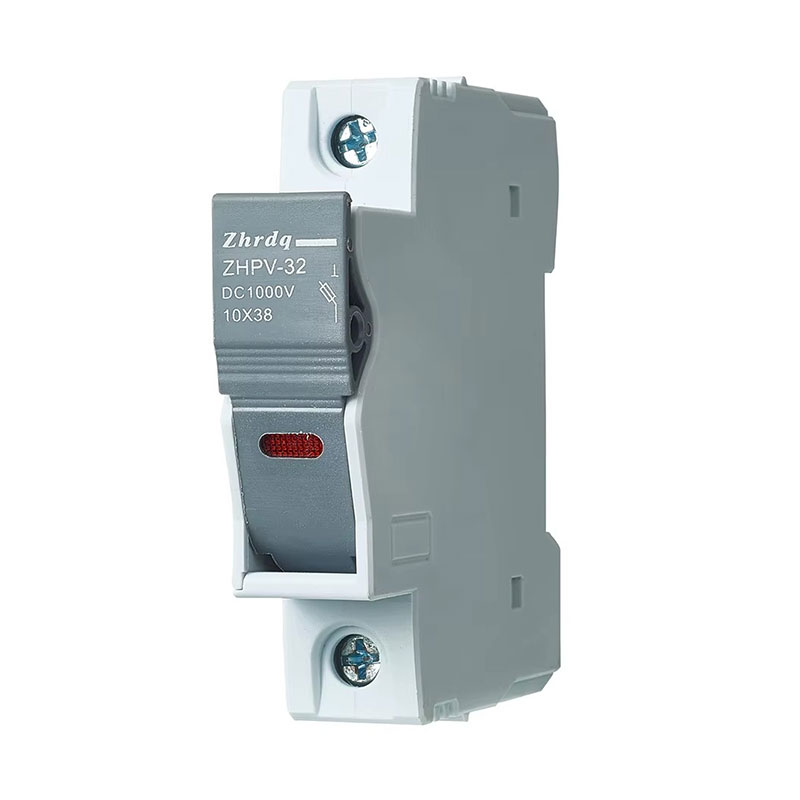

Photovoltaic DC Fuse

Dit solcellepanel fungerer muligvis kortvarigt uden korrekt størrelse og certificeretfotovoltaiske DC sikringer, men "drift" betyder mere end blot at generere elektricitet; det betyder pålidelig og sikker drift i årtier fremover. Enhver kombinationsboks og hver streng af kabler kan være et fejlpunkt, der potentielt fungerer dårligt under specifikke forhold. Brug af substandard sikringer eller omgåelse af beskyttelse er ikke en genvej, men snarere en uacceptabel risiko for teknikere, ejendom og din investering.

Zhenghao sikringerrepræsentere ingeniørsikkerhed. Fremstillet efter strenge standarder og gennemprøvet i barske globale miljøer, giver de den kritiske hurtige-respons, høj-breaking-kapacitet beskyttelse, der kræves af moderne solcelleanlæg.
